Un cavo in fibra ottica plastica robusto lega tra loro come una catena le attrezzature che si vogliono proteggere. Ogni tentativo di furto che porta a piegare questo cavo fa scattare l’allarme.

SistemBlock ha l’estetica di un comunissimo quadro da cantiere, ma al suo interno possiede una centrale d’allarme GSM con un sensore ottico che rileva la piegatura del cavo in fibra plastica e segnala ai numeri di cellulare memorizzati gli allarmi ed i tentativi di manomissione.
SistemBlock è sempre funzionante come tutte le centrali d’allarme; ha due pacchi di batterie ricaricabili che garantiscono il funzionamento senza corrente per più di 2 giorni.

FUNZIONAMENTO :

Il cavo collegato a SistemBlock può essere fatto passare attraverso ciò che si vuole proteggere (ad esempio in un foro) o lo si può legare come se si stesse facendo un nodo alle attrezzature. La terminazione viene fissata in modo tale che sia impossibile togliere il cavo senza fare pieghe (si fa un nodo!).

Ogni tentativo di spostamento del cavo in fibra che comporta una piega dello stesso (o un raddrizzamento), fa scattare l’allarme che attiva una sirena e inoltra una chiamata e un messaggio ai numeri di telefono memorizzati sulla centrale GSM.

CARATTERISTICHE :

Il cavo in fibra ottica plastica utilizzato è quello mostrato qui a fianco. E’ rivestito da una spirale in acciaio rinforzato, da uno strato in Kevlar, da una maglia metallica e da uno strato di Polietilene: è molto robusto ed è adatto agli ambienti più difficili!

  • Non rileva niente che non sia una piega del cavo e quindi è completamente immune ai falsi allarmi
  • Le matasse di cavo attualmente utilizzate hanno lunghezze di 25m e di 50m (si possono fare anche personalizzazioni fino a 100m)
  • L’attivazione e la disattivazione dell’allarme può avvenire semplicemente tramite telefono cellulare
  • Il grado di protezione è IP55 e il sistema funziona perfettamente anche in esterno
  • Il cavo è resistente ai roditori ed non risente dei fenomeni atmosferici
  • SistemBlock è protetto con dispositivi anti-apertura meccanici e ottici immuni ai falsi allarmi

1. Prima di accendere il dispositivo :

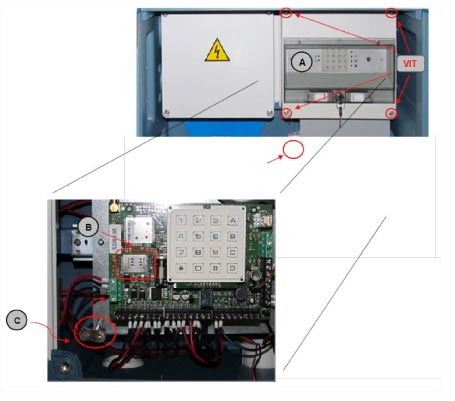

  • Aprire il coperchio dove è posizionata la tastiera rimuovendo le 4 viti agli angoli (A)
  • Inserire la SIM telefonica (la centrale opera solo con reti di operatori GSM e non UMTS) (B)
  • ATTENZIONE! La SIM card deve essere inserita o sostituita con la centrale spenta
  • Collegare con un cacciavite il cavo rosso della batteria al morsetto +BAT della centrale

2 Programmazione numeri di telefono :

  • Un altoparlante nei pressi della tastiera guiderà l’utente alla programmazione
  • Se la guida vocale lo richiede, inserire il codice PIN della SIM card seguito da
  • Per programmare il primo numero di telefono digitare: numero1
  • Per inserire un secondo numero di telefono: numero2 e così via…

Nota: il numero1 riceverà anche gli SMS relativi agli eventi secondari del sistema (esaurimento batteria, mancanza alimentazione, credito esaurito ecc.)

4 Attivare e disattivare l’allarme :

  • Stendere il cavo avvolgendo le attrezzature da proteggere, collegarlo al LiteBlock e bloccarlo con la levetta sulla scatola metallica (D)
  • Da telefono cellulare: inviare un messaggio al numero di telefono della SIM registrata con la centrale con il seguente testo:
    o Per attivare: ##0000#attiva1##
    o Per disattivare: ##0000#disattiva1##
  • Oppure da tastiera di centrale digitare:
    o Per attivare e disattivare:

Quando l’allarme è attivo, si illumina il LED ESTERNO ATTIVAZIONE ALLARME di colore rosso. Se l’allarme non si inserisce, controllare le spie luminose sul pannello di controllo.

3 Aggiornamento data e ora e test funzionamento:

  • Dal menu principale digitare GGMMAA per la data, quindi OOMM per l’ora
  • Uscire dal menu con e dal menu principale digitare per verificare il livello del segnale Uscire dal menu con e dal menu principale digitare per effettuare il test di chiamata.

Prima di attivare l’allarme eseguire i seguenti controlli:

  1. Controllare che ci sia segnale telefonico verificando che sia spento il LED GUASTO GSM
  2. Controllare che la segnalazione LED MANOMISSIONE sia spenta e quindi controllare che le 3 scatole stagne siano chiuse correttamente
  3. Controllare che la segnalazione LED STATO FIBRA sia spenta eche quindi il connettore sia ben inserito e la fibra non faccia troppo pieghe.

Se l’allarme si inserisce, ma il LED STATO FIBRA resta acceso, aprire la scatola metallica e verificare che sul display del sensore sia presente

la scritta “Cambiare cavo armato”. Il sistema funziona, ma non è garantita una precisa rilevazione della piega ed è consigliato sostituire il cavo.

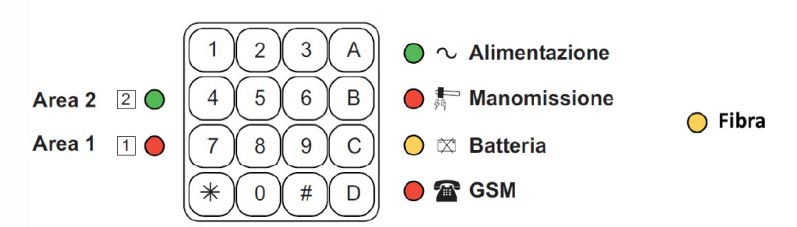

SEGNALAZIONI LUMINOSE

LED ESTERNO ACCENSIONE SISTEMA (verde) :
· acceso: sistema alimentato e funzionante
· spento: sistema spento. E’ necessario collegarlo alla rete elettrica per avviarlo
LED ESTERNO ATTIVAZIONE ALLARME (rosso) :
· acceso: allarme inserito
· spento: allarme non inserito
Segnalazioni presenti sulla mascherina interna :
LED STATO FIBRA (giallo) :
· acceso: segnale ottico assente o troppo debole (cavo non connesso - connettore non inserito correttamente – troppe pieghe lungo la fibra – cambiare cavo armato)
· spento: segnale ottico presente e contatto d’allarme chiuso
LED MANOMISSIONE (rosso) :
· acceso: manomissione presente (controllare che tutti i coperchi siano chiusi correttamente)
· spento: nessuna manomissione presente
LED BATTERIA (giallo) : · acceso: batteria bassa (la tensione è inferiore a 11V e l’autonomia residua è di poche ore)
· spento: funzionamento regolare
LED GUASTO GSM (rosso) :
· acceso: mancanza segnale GSM – credito al di sotto di 5€ o esaurito – validità SIM scaduta – SIM non inserita o non registrata
· spento: funzionamento regolare
Per le altre segnalazioni secondarie si rimanda al Manuale Utente della centrale (pag 3)

Personalizzazione sistema: è possibile personalizzare il sistema

· È possibile interfacciarsi con una centrale d’allarme già esistente fornendo un contatto pulito NC in uscita.
· E’ possibile collegare alla centrale anche altri rivelatori (sensori di movimento, perimetrali ecc.) per poter estendere l’impianto di allarme. Per fare questo fare riferimento al Manuale di Installazione e Programmazione.
l contatto di allarme del cavo è collegato fisicamente alla zona 2 dell’area 1 della centrale di allarme e non può essere modificato.

  • La sirena è collegata all’uscita 1 della centrale e si attiva quando si verifica un allarme o una manomissione. Il tempo di accensione della sirena è impostato a 60 secondi, ma è possibile cambiarlo digitando in successione dal menu principale .
  • Sostituzione batterie: quando le batterie non garantiscono più una autonomia soddisfacente al sistema, sostituire le batterie con 2 batterie al piombo da 12V 12Ah.
  • E’ sempre possibile interrogare Sistemblock da telefono per conoscere lo stato del sistema (controllare il Manuale Utente per conoscere tutte le possibilità di impiego)
  • Si possono cambiare i codici di accesso alla centrale (consultare il Manuale di Installazione e Programmazione)

INFORMAZIONI AGLI UTENTI

Informazione ai consumatori sul trattamento dei Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE) ai sensi dell'Art. 13 del Decreto Legislativo 25 Luglio 2005, n. 151 “Attuazione della Direttive 2002/95/CE, 2002/92/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momentodell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile
contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute, e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente. La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente documento. Si riserva inoltre il diritto di
apportare le modifiche che si riterranno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
